D2E146-AP47-43
D2E146-AP47-43

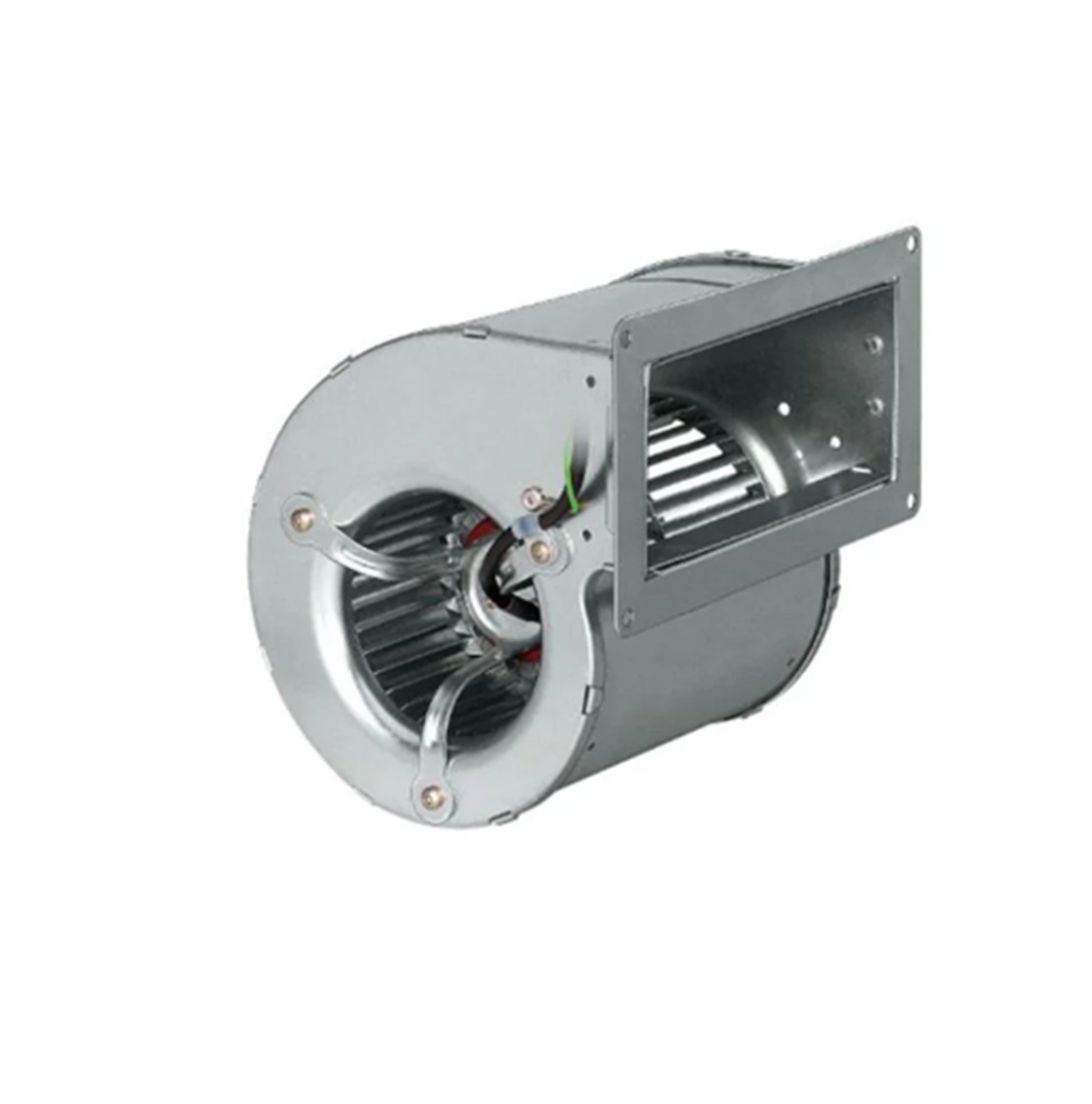

ebm-papst D2E146-AP47-43 Çift Emişli Endüstriyel Radyal Fan

Marka : ebm-papst
Fiyat : ₺8.484,65  + KDV
KDV Dahil : ₺10.181,58
₺3.393,86 `den başlayan taksitlerle
ebm-papst D2E146-AP47-43, AC Öne Eğik Kanatlı Çift Emişli Radyal Fan, 230 V AC, 146 mm, IP44. Teknik seçim, stok ve teklif desteği İzmirfan’da.
:
Gelince Haber Ver

ebm-papst D2E146-AP47-43 AC Öne Eğik Kanatlı Çift Emişli Radyal Fan

ebm-papst D2E146-AP47-43, AC motorlu, öne eğik kanatlı çift emişli radyal fan çözümüdür. 146 mm fan ölçüsü, IP44 koruma bilgisi ve M2E068-EC motor ile HVAC, hava taşıma ve OEM makine uygulamalarında debi-basınç çalışma noktası doğrulanarak değerlendirilebilir.

230 V AC146 mmIP44Bilyalı yatak

Nominal Elektriksel ve Performans Verileri

Ürün KoduD2E146-AP47-43
Fan TipiAC Öne Eğik Kanatlı Çift Emişli Radyal Fan
MotorM2E068-EC
FazTek faz (1~)
Nominal Gerilim230 V AC
Frekans50 / 60 Hz
Devir2050 / 2550 dev/dk
Güç Tüketimi300 / 330 W
Akım1.31 / 1.45 A
Motor Kapasitörü8 µF
Kapasitör Gerilimi400 V
Minimum Karşı Basınç200 / 400 Pa
Çalışma Ortam Sıcaklığı-25 / 50 / 45 °C (min. / maks.; katalog koşullarına göre)

Mekanik Yapı ve Koruma Bilgileri

Fan Ölçüsü146 mm
Ağırlık4.4 kg
Kanat / Çark MalzemesiGalvanizli çelik sac
Gövde / Duvar Halkası MalzemesiGalvanizli çelik sac
Dönüş YönüSaat yönünün tersine (rotor tarafından bakıldığında)
Koruma SınıfıIP44
Yalıtım SınıfıF
Elektriksel Koruma SınıfıI (if protective earth is connected by customer)
Montaj KonumuHerhangi bir montaj konumu
Çalışma ModuS1
Motor YatağıBilyalı yatak
Motor KorumasıDahili termik aşırı yük koruması (TOP)
StandartlarEN 60335-1; CE

ErP Optimum Verim Çalışma Noktası

ErP Çalışma Noktası Hava Debisi705 m³/h
ErP Basınç Artışı351 Pa
ErP Giriş Gücü0.24 kW
ErP Devir2435 dev/dk

Kullanım Alanları

  • HVAC, fan-coil ve hava işleme üniteleri
  • Endüstriyel iklimlendirme ve makine içi hava taşıma
  • Debi ve basınç gerektiren OEM cihaz uygulamaları

Fan Seçiminde Dikkat Edilmesi Gerekenler

D2E146-AP47-43 seçimi yalnızca çap veya gerilim bilgisine göre yapılmamalıdır. Gerekli hava debisi, sistem basıncı, çalışma sıcaklığı, montaj konumu ve elektriksel bağlantı birlikte değerlendirilmelidir. Eğri üzerindeki gerçek çalışma noktası doğrulanmadan ürün seçimi yapılması, beklenen hava performansının alınamamasına neden olabilir.

Teknik Not: Eğik çizgiyle ayrılan nominal değerler, üretici kataloğundaki frekans ve onay sütunlarının sırasına göre verilmiştir. Teknik veriler üretici kataloğundan derlenmiş olup nihai ürün seçimi güncel katalog, fan eğrisi ve çalışma noktası üzerinden doğrulanmalıdır.

İzmirfan Teknik Seçim ve Teklif Desteği

Çalışma noktası, hava debisi, basınç, gerilim ve montaj ölçülerini ileterek ebm-papst D2E146-AP47-43 için stok, fiyat ve teknik uygunluk desteği alabilirsiniz.
