D4E225-CC01-02
D4E225-CC01-02

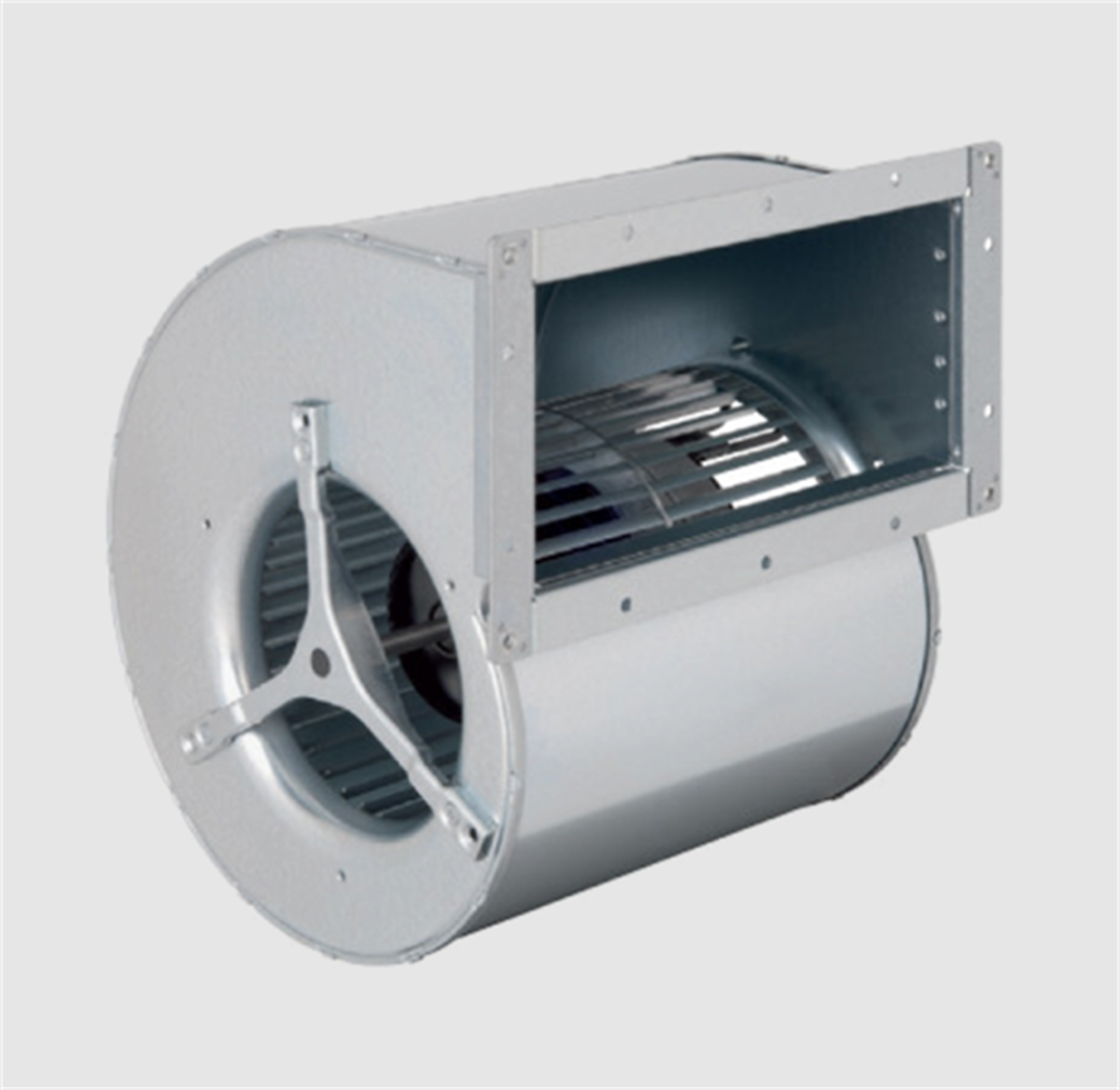

ebm-papst D4E225-CC01-02 Çift Emişli Endüstriyel Radyal Fan

Marka : ebm-papst
Fiyat : ₺17.845,14  + KDV
KDV Dahil : ₺21.414,17
₺7.138,06 `den başlayan taksitlerle
ebm-papst D4E225-CC01-02, AC Öne Eğik Kanatlı Çift Emişli Radyal Fan, 230 V AC, 225 mm, IP22. Teknik seçim, stok ve teklif desteği İzmirfan’da.
:
Gelince Haber Ver

ebm-papst D4E225-CC01-02 AC Öne Eğik Kanatlı Çift Emişli Radyal Fan

ebm-papst D4E225-CC01-02, AC motorlu, öne eğik kanatlı çift emişli radyal fan çözümüdür. 225 mm fan ölçüsü, IP22 koruma bilgisi ve M4E074-LA motor ile HVAC, hava taşıma ve OEM makine uygulamalarında debi-basınç çalışma noktası doğrulanarak değerlendirilebilir.

230 V AC225 mmIP22Bilyalı yatak

Nominal Elektriksel ve Performans Verileri

Ürün KoduD4E225-CC01-02
Fan TipiAC Öne Eğik Kanatlı Çift Emişli Radyal Fan
MotorM4E074-LA
FazTek faz (1~)
Nominal Gerilim230 V AC
Frekans50 / 60 Hz
Devir1150 / 1300 dev/dk
Güç Tüketimi650 / 625 W
Akım2.84 / 2.75 A
Motor Kapasitörü25 / 16 µF
Kapasitör Gerilimi400 V
Minimum Karşı Basınç100 / 300 Pa
Çalışma Ortam Sıcaklığı-25 / 30 °C (min. / maks.; katalog koşullarına göre)

Mekanik Yapı ve Koruma Bilgileri

Fan Ölçüsü225 mm
Ağırlık12.07 kg
Kanat / Çark MalzemesiSıcak daldırma galvanizli çelik sac
Gövde / Duvar Halkası MalzemesiSıcak daldırma galvanizli çelik sac
Dönüş YönüSaat yönünün tersine (rotor tarafından bakıldığında)
Koruma SınıfıIP22
Yalıtım SınıfıB
Elektriksel Koruma SınıfıI (if protective earth is connected by customer)
Montaj KonumuHerhangi bir montaj konumu
Çalışma ModuS1
Motor YatağıBilyalı yatak
Motor KorumasıDahili termik aşırı yük koruması (TOP)
StandartlarEN 60335-1; CE
OnaylarGOST; CCC

ErP Optimum Verim Çalışma Noktası

ErP Çalışma Noktası Hava Debisi1965 m³/h
ErP Basınç Artışı361 Pa
ErP Giriş Gücü0.53 kW
ErP Devir1335 dev/dk

Kullanım Alanları

  • HVAC, fan-coil ve hava işleme üniteleri
  • Endüstriyel iklimlendirme ve makine içi hava taşıma
  • Debi ve basınç gerektiren OEM cihaz uygulamaları

Fan Seçiminde Dikkat Edilmesi Gerekenler

D4E225-CC01-02 seçimi yalnızca çap veya gerilim bilgisine göre yapılmamalıdır. Gerekli hava debisi, sistem basıncı, çalışma sıcaklığı, montaj konumu ve elektriksel bağlantı birlikte değerlendirilmelidir. Eğri üzerindeki gerçek çalışma noktası doğrulanmadan ürün seçimi yapılması, beklenen hava performansının alınamamasına neden olabilir.

Teknik Not: Eğik çizgiyle ayrılan nominal değerler, üretici kataloğundaki frekans ve onay sütunlarının sırasına göre verilmiştir. Teknik veriler üretici kataloğundan derlenmiş olup nihai ürün seçimi güncel katalog, fan eğrisi ve çalışma noktası üzerinden doğrulanmalıdır.

İzmirfan Teknik Seçim ve Teklif Desteği

Çalışma noktası, hava debisi, basınç, gerilim ve montaj ölçülerini ileterek ebm-papst D4E225-CC01-02 için stok, fiyat ve teknik uygunluk desteği alabilirsiniz.
