G2E120-AR77-01
G2E120-AR77-01

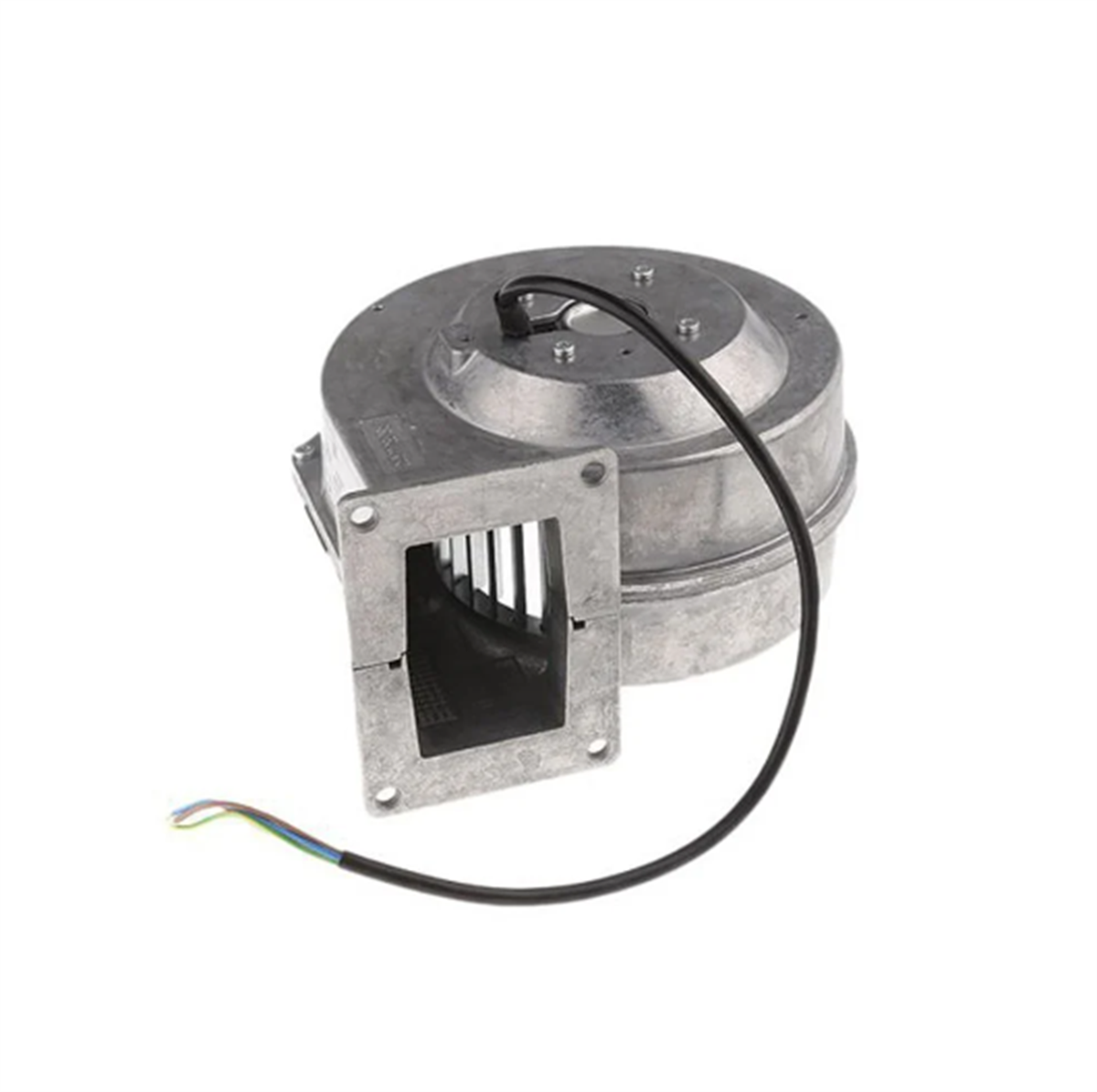

ebm-papst G2E120-AR77-01 Salyangoz Tipi Radyal Fan

Marka : ebm-papst
Fiyat : ₺4.187,59  + KDV
KDV Dahil : ₺5.025,10
₺1.675,03 `den başlayan taksitlerle
ebm-papst G2E120-AR77-01, AC Öne Eğik Kanatlı Tek Emişli Radyal Fan, 230 V AC, 120 mm, IP44. Teknik seçim, stok ve teklif desteği İzmirfan’da.
:
Gelince Haber Ver

ebm-papst G2E120-AR77-01 AC Öne Eğik Kanatlı Tek Emişli Radyal Fan

ebm-papst G2E120-AR77-01, AC motorlu, öne eğik kanatlı tek emişli radyal fan çözümüdür. 120 mm fan ölçüsü, IP44 (montaj konumu ve uygulamaya bağlı) koruma bilgisi ve M2E068-BF motor ile HVAC, hava taşıma ve OEM makine uygulamalarında debi-basınç çalışma noktası doğrulanarak değerlendirilebilir.

230 V AC120 mmIP44Bilyalı yatak

Nominal Elektriksel ve Performans Verileri

Ürün KoduG2E120-AR77-01
Fan TipiAC Öne Eğik Kanatlı Tek Emişli Radyal Fan
MotorM2E068-BF
FazTek faz (1~)
Nominal Gerilim230 V AC
Frekans50 / 60 Hz
Devir2350 / 2450 dev/dk
Güç Tüketimi80 / 105 / 100 W
Akım0.35 / 0.46 / 0.44 A
Motor Kapasitörü2 µF
Kapasitör Gerilimi450 V
Minimum Karşı Basınç0 Pa
Çalışma Ortam SıcaklığıMaks. 45 / 60 / 55 °C (katalog koşullarına göre)

Mekanik Yapı ve Koruma Bilgileri

Fan Ölçüsü120 mm
Ağırlık1.97 kg
Kanat / Çark MalzemesiSıcak daldırma galvanizli çelik sac
Gövde / Duvar Halkası MalzemesiBasınçlı döküm alüminyum
Dönüş YönüSaat yönünde (rotor tarafından bakıldığında)
Koruma SınıfıIP44 (montaj konumu ve uygulamaya bağlı)
Yalıtım SınıfıB
Elektriksel Koruma SınıfıI
Montaj KonumuMil yatay
Çalışma ModuS1
Motor YatağıBilyalı yatak
Motor KorumasıDahili termik aşırı yük koruması (TOP)
StandartlarCE; EN 60335-1
OnaylarCCC

Kullanım Alanları

  • HVAC ve iklimlendirme cihazlarında hava taşıma
  • Kompakt cihaz ve makine içi basınçlı hava dolaşımı
  • Filtreli, kanallı veya gövdeli OEM havalandırma uygulamaları

Fan Seçiminde Dikkat Edilmesi Gerekenler

G2E120-AR77-01 seçimi yalnızca çap veya gerilim bilgisine göre yapılmamalıdır. Gerekli hava debisi, sistem basıncı, çalışma sıcaklığı, montaj konumu ve elektriksel bağlantı birlikte değerlendirilmelidir. Eğri üzerindeki gerçek çalışma noktası doğrulanmadan ürün seçimi yapılması, beklenen hava performansının alınamamasına neden olabilir.

Teknik Not: Eğik çizgiyle ayrılan nominal değerler, üretici kataloğundaki frekans ve onay sütunlarının sırasına göre verilmiştir. Teknik veriler üretici kataloğundan derlenmiş olup nihai ürün seçimi güncel katalog, fan eğrisi ve çalışma noktası üzerinden doğrulanmalıdır.

İzmirfan Teknik Seçim ve Teklif Desteği

Çalışma noktası, hava debisi, basınç, gerilim ve montaj ölçülerini ileterek ebm-papst G2E120-AR77-01 için stok, fiyat ve teknik uygunluk desteği alabilirsiniz.
