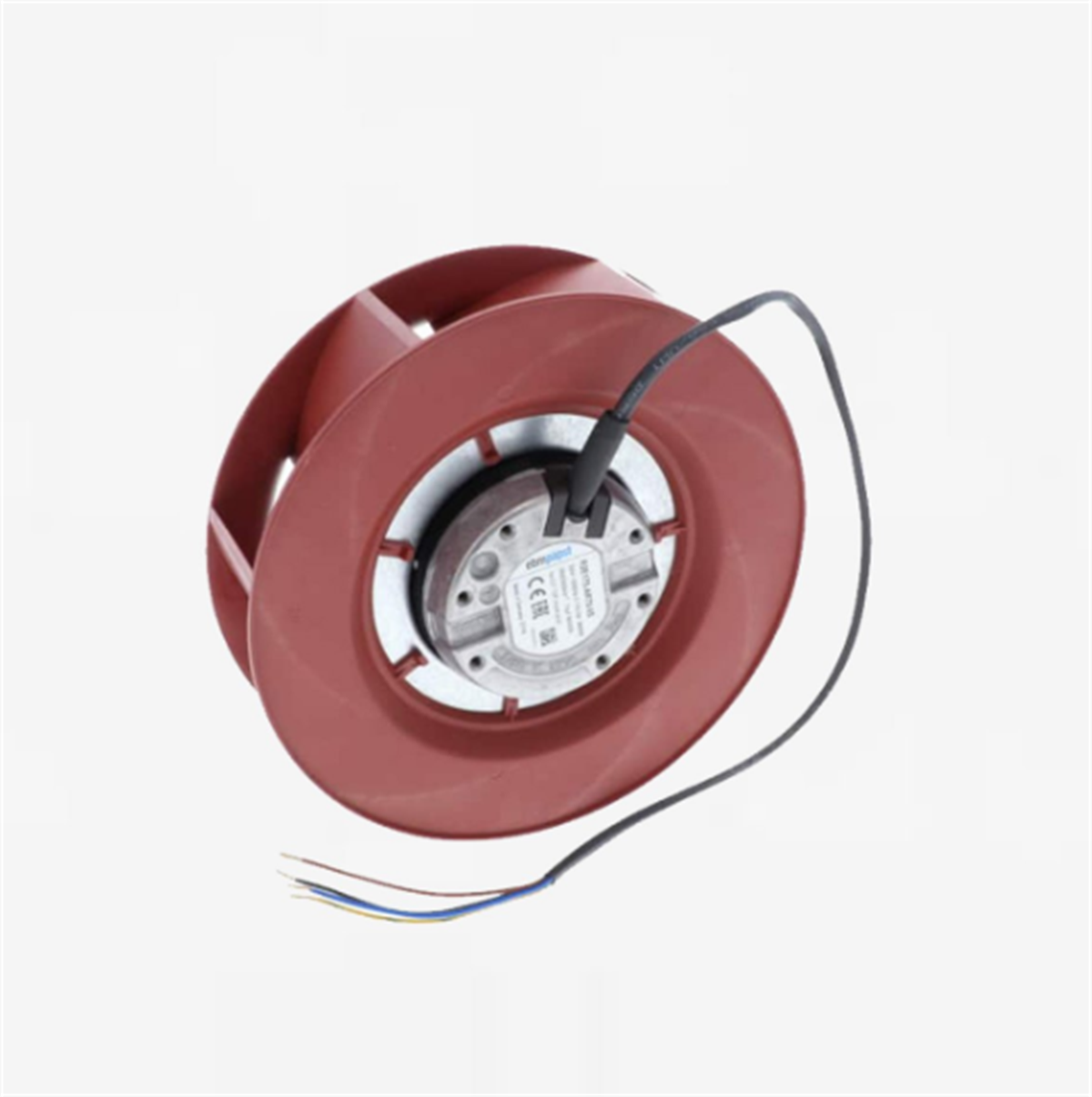

Ebmpapst R2E175-AR70-05

NOMİNAL VERİLER

Motor	M2E052-CA
Kademe		1~	1~
Nominal gerilim	V	230	230
Frekans	Hz	50	60
Veri elde etme yöntemi		rfa	rfa
Onay/Standart		CE	CE
Devir	min-1	2600	2950
Güç tüketimi	W	38	44
Akım	A	0.17	.20
Motor kondansatörü	µF	1.5	1.5
Geri basınç	Pa	0	0
Max. ortam sıcaklığı	°C	60	60



TEKNİK AÇIKLAMA



Ağırlık	0.75 kg
Fan boyutu	175 mm
Rotor yüzeyi	Siyah kaplamalı
Kanat malzemesi	Plastik, fiberglass takviyeli
Gövde malzemesi	Plastik
Dönme yönü	Saat yönünde
Koruma derecesi	IP44
İzolasyon sınıfı	"F"
Max. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama)	+80°C
Min. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama)	-40°C
Kurulum pozisyonu	Herhangi bir pozisyon
Yoğuşma drenaj delikleri	Yok
Mod	S1
Motor depolama	Bilyalı rulman
Motor koruması	Termal aşırı yük koruyucusu (TOP) dahili olarak bağlı
Koruma sınıfı	I (eğer koruyucu toprak, müşteri tarafından konutun bağlantı noktasına bağlıysa)
Standartlara uygunluk	EN60335-1;CE
Onay	CCC



50Hz Hava performansı



	U	f	n	Pe	I	qv	Pfs
	V	Hz	min-1	W	A	m3/h	Pa
1	230	50	2600	38	0.17	465	0
2	230	50	2510	39	0.17	380	70
3	230	50	2445	41	0.18	290	130
4	230	50	2475	40	0.17	160	180



60Hz Hava Performansı



	U	f	n	Pe	I	qv	Pfs
	V	Hz	min-1	W	A	m3/h	Pa
1	230	60	2950	44	0.20	535	0
2	230	60	2830	47	0.21	435	80
3	230	60	2705	49	0.22	330	150
4	230	60	2750	48	0.22	185	220





U=Güç kaynağı

·f=Frekans

·n=Hız

·Pe=Güç tüketimi

·I=Akım çekişi

·qv=Hava akışı

·pfs=Basınç artışı
