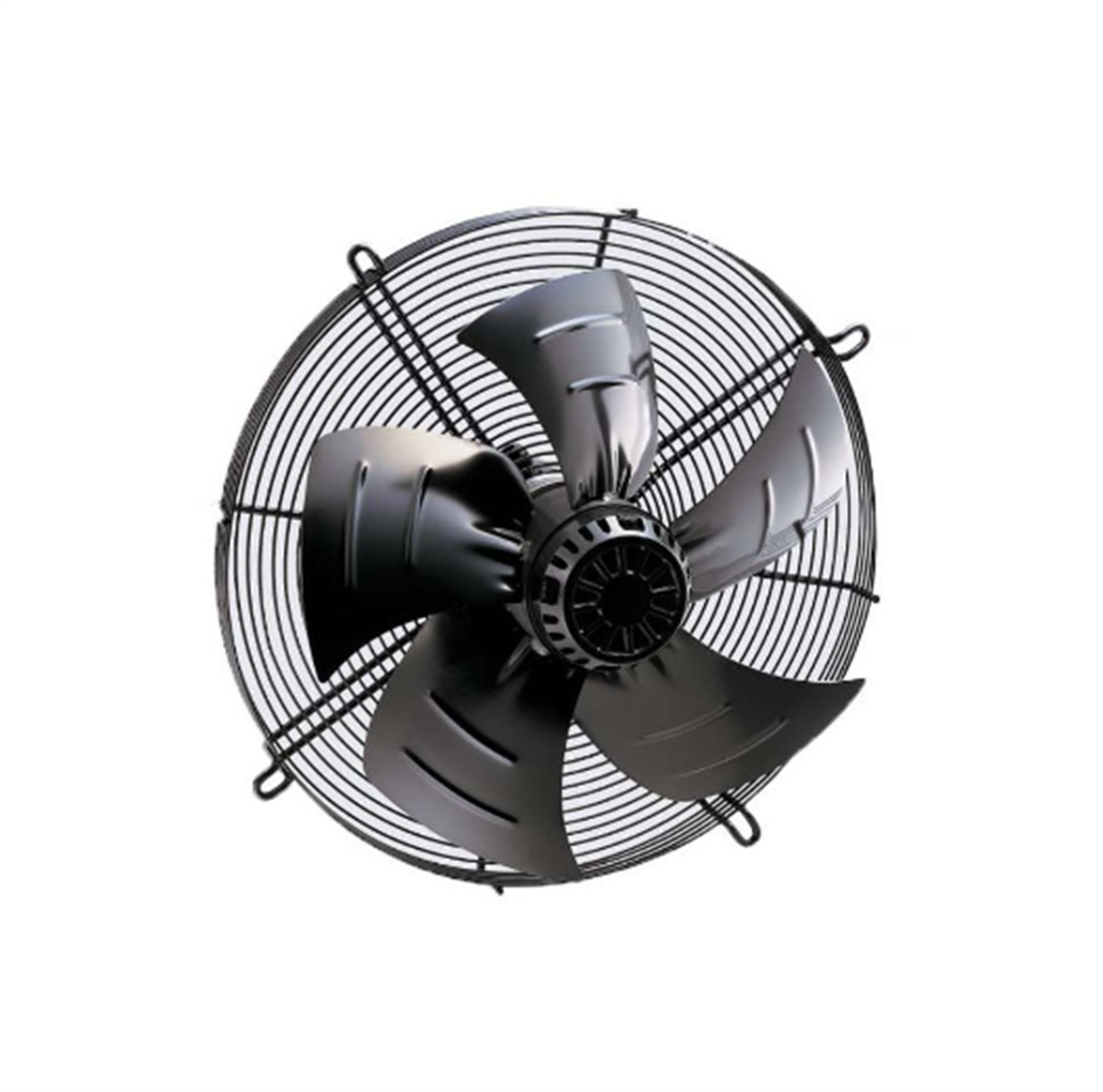

ebm-papst S4D400-AP12-04 3 Faz AC Aksiyel Fan

Marka : ebm-papst
Fiyat : ₺15.681,28  + KDV
KDV Dahil : ₺18.817,54
₺6.272,51 `den başlayan taksitlerle
ebm-papst S4D400-AP12-04 3 Faz AC Aksiyel Fan, 230 / 400 V AC, 400 mm, Üfleme yönü (A), IP44. Teknik seçim, stok ve teklif desteği İzmirfan’da.
:
Gelince Haber Ver

ebm-papst S4D400-AP12-04 3 Faz AC Aksiyel Fan

ebm-papst S4D400-AP12-04, orak biçimli kanat yapısı ve üfleme yönü (a) hava akışıyla çalışan üç faz (3~) endüstriyel aksiyel fandır. Fan seçimi yapılırken hava debisi, sistem karşı basıncı, montaj konumu ve elektriksel bağlantı birlikte değerlendirilmelidir.

Üç faz (3~)230 / 400 V AC400 mmIP44Üfleme yönü (A)

Nominal Çalışma Noktaları

Besleme / Bağlantı Devir Güç Akım Maks. Karşı Basınç Ortam Sıcaklığı
230 V AC / 3~ / Δ / 50 Hz1450 dev/dk135 W0,76 A150 Pa-25…40 °C
230 V AC / 3~ / Δ / 60 Hz1690 dev/dk185 W0,68 A120 Pa-25…40 °C
400 V AC / 3~ / Y / 50 Hz1450 dev/dk135 W0,44 A150 Pa-25…40 °C
400 V AC / 3~ / Y / 60 Hz1690 dev/dk185 W0,39 A120 Pa-25…40 °C

Kalkış akımı: 3,0 / 3,0 / 1,7 / 1,7 A

Mekanik Yapı ve Koruma Bilgileri

Ürün KoduS4D400-AP12-04
Fan Tipi3 Faz AC Aksiyel Fan
MotorM4D074-EI
Fan Ölçüsü400 mm
Ağırlık5.9 kg
Hava Akış YönüÜfleme yönü (A)
Dönüş YönüSaat yönünde (rotor tarafından bakıldığında)
Kanat Sayısı5
Kanat MalzemesiSiyah kaplamalı çelik sac
Koruma IzgarasıSiyah plastik kaplı çelik
IP Koruma SınıfıIP44 (montaj konumu ve uygulamaya bağlı)
Yalıtım SınıfıB
Nem / Çevre Koruma SınıfıF1-2
Elektriksel Koruma SınıfıI (if protective earth is connected by customer)
Montaj KonumuMil yatay veya rotor altta; rotor üstte kullanım üretici onayına bağlı
Kondens Tahliye DelikleriRotor tarafında
Çalışma ModuS1
Motor YatağıBilyalı yatak
StandartlarEN 60335-1, motor does not have factory-installed overheating protection
OnaylarCCC; EAC

ErP Optimum Verim Çalışma Noktası

ErP Optimum Hava Debisi2595 m³/h
ErP Basınç Artışı91 Pa
ErP Giriş Gücü0,19 kW
ErP Devir1415 dev/dk

Kullanım Alanları

  • Kondenser, evaporatör ve ısı değiştirici uygulamaları
  • Endüstriyel havalandırma ve ekipman soğutma
  • Koruma ızgaralı aksiyel fan gerektiren OEM sistemler

Fan Seçiminde Dikkat Edilmesi Gerekenler

S4D400-AP12-04 seçimi yalnızca fan çapı veya motor gücüne göre yapılmamalıdır. Gerekli hava debisi, sistem basıncı, çalışma sıcaklığı, hava akış yönü ve montaj konumu birlikte değerlendirilmelidir. Üç fazlı modellerde gerilim, yıldız/üçgen bağlantı ve frekans satırları aynı nominal sütun içinde birlikte okunmalıdır.

Teknik Not: Teknik veriler yüklenen üretici kataloğundan derlenmiştir. Nihai ürün seçimi güncel katalog, fan eğrisi, bağlantı şeması ve gerçek çalışma noktası üzerinden doğrulanmalıdır.

İzmirfan Teknik Seçim ve Teklif Desteği

Hava debisi, basınç, gerilim, bağlantı tipi ve montaj ölçülerini ileterek ebm-papst S4D400-AP12-04 için stok, fiyat ve teknik uygunluk desteği alabilirsiniz.
