S4D500-AE03-01
S4D500-AE03-01

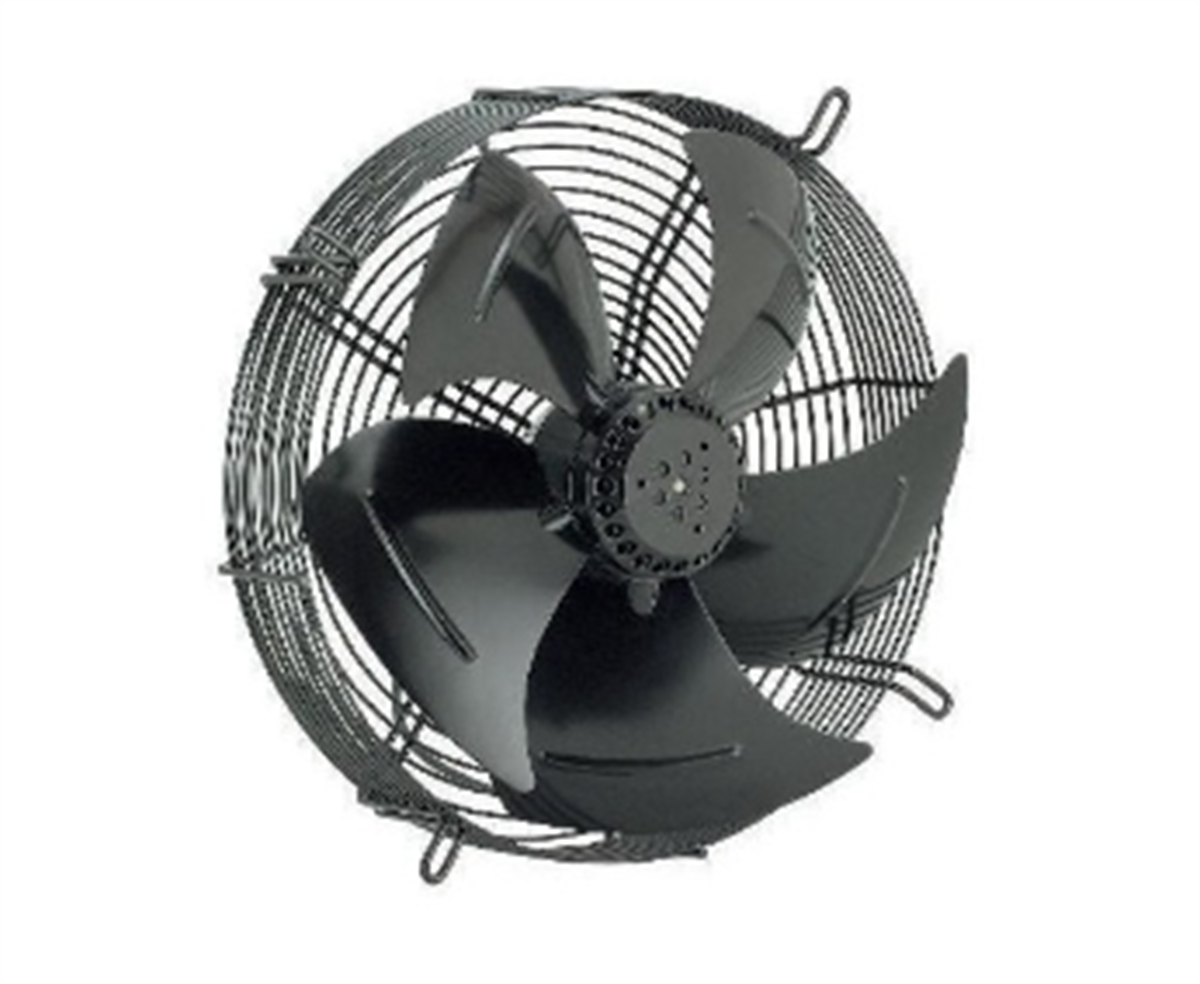

ebm-papst S4D500-AE03-01 3 Faz AC Aksiyel Fan

Marka : ebm-papst
Fiyat : ₺13.656,46  + KDV
KDV Dahil : ₺16.387,75
₺5.462,58 `den başlayan taksitlerle
ebm-papst S4D500-AE03-01 3 Faz AC Aksiyel Fan, 400 / 480 V AC, 500 mm, Emiş yönü (V), IP54. Teknik seçim, stok ve teklif desteği İzmirfan’da.
:
Gelince Haber Ver

ebm-papst S4D500-AE03-01 3 Faz AC Aksiyel Fan

ebm-papst S4D500-AE03-01, orak biçimli kanat yapısı ve emiş yönü (v) hava akışıyla çalışan üç faz (3~) endüstriyel aksiyel fandır. Fan seçimi yapılırken hava debisi, sistem karşı basıncı, montaj konumu ve elektriksel bağlantı birlikte değerlendirilmelidir.

Üç faz (3~)400 / 480 V AC500 mmIP54Emiş yönü (V)
Düşük Sıcaklık Notu: Üretici, -40 °C ile -25 °C arasındaki sıcaklıklarda yalnızca ara sıra çalıştırmaya izin vermektedir. Sürekli -25 °C altı kullanımda özel düşük sıcaklık yataklı fan varyantı kullanılmalıdır.

Nominal Çalışma Noktaları

Besleme / Bağlantı Devir Güç Akım Maks. Karşı Basınç Ortam Sıcaklığı
400 V AC / 3~ / Δ / 50 Hz1360 dev/dk690 W1,43 A160 Pa-40…90 °C
400 V AC / 3~ / Y / 50 Hz1110 dev/dk490 W0,86 A105 Pa-40…90 °C
480 V AC / 3~ / Δ / 60 Hz1600 dev/dk1100 W1,72 A215 Pa-40…55 °C
480 V AC / 3~ / Y / 60 Hz1240 dev/dk740 W1,08 A125 Pa-40…55 °C

Kalkış akımı: 6,5 / 7,5 A

Mekanik Yapı ve Koruma Bilgileri

Ürün KoduS4D500-AE03-01
Fan Tipi3 Faz AC Aksiyel Fan
MotorM4D110-GF
Fan Ölçüsü500 mm
Ağırlık13.4 kg
Hava Akış YönüEmiş yönü (V)
Dönüş YönüSaat yönünün tersine (rotor tarafından bakıldığında)
Kanat Sayısı5
Kanat Açısı-5°
Kanat MalzemesiAlüminyum sac
Koruma IzgarasıSiyah plastik kaplı çelik
Klemens KutusuPP plastik
IP Koruma SınıfıIP54
Yalıtım SınıfıF
Nem / Çevre Koruma SınıfıH2
Montaj KonumuMil yatay veya rotor altta; rotor üstte kullanım üretici onayına bağlı
Kondens Tahliye DelikleriRotor tarafında
Çalışma ModuS1
Motor YatağıBilyalı yatak
Elektrik BağlantısıKlemens kutusu
Motor KorumasıTemel yalıtımlı termik aşırı yük koruması (TOP)
StandartlarEN 60034-1 (2010); CE
OnaylarVDE; EAC

ErP Optimum Verim Çalışma Noktası

ErP Optimum Hava Debisi5600 m³/h
ErP Basınç Artışı149 Pa
ErP Giriş Gücü0,66 kW
ErP Devir1370 dev/dk

Kullanım Alanları

  • Kondenser, evaporatör ve ısı değiştirici uygulamaları
  • Endüstriyel havalandırma ve ekipman soğutma
  • Koruma ızgaralı aksiyel fan gerektiren OEM sistemler

Fan Seçiminde Dikkat Edilmesi Gerekenler

S4D500-AE03-01 seçimi yalnızca fan çapı veya motor gücüne göre yapılmamalıdır. Gerekli hava debisi, sistem basıncı, çalışma sıcaklığı, hava akış yönü ve montaj konumu birlikte değerlendirilmelidir. Üç fazlı modellerde gerilim, yıldız/üçgen bağlantı ve frekans satırları aynı nominal sütun içinde birlikte okunmalıdır.

Teknik Not: Teknik veriler yüklenen üretici kataloğundan derlenmiştir. Nihai ürün seçimi güncel katalog, fan eğrisi, bağlantı şeması ve gerçek çalışma noktası üzerinden doğrulanmalıdır.

İzmirfan Teknik Seçim ve Teklif Desteği

Hava debisi, basınç, gerilim, bağlantı tipi ve montaj ölçülerini ileterek ebm-papst S4D500-AE03-01 için stok, fiyat ve teknik uygunluk desteği alabilirsiniz.
