S4D500-AM03-01
S4D500-AM03-01

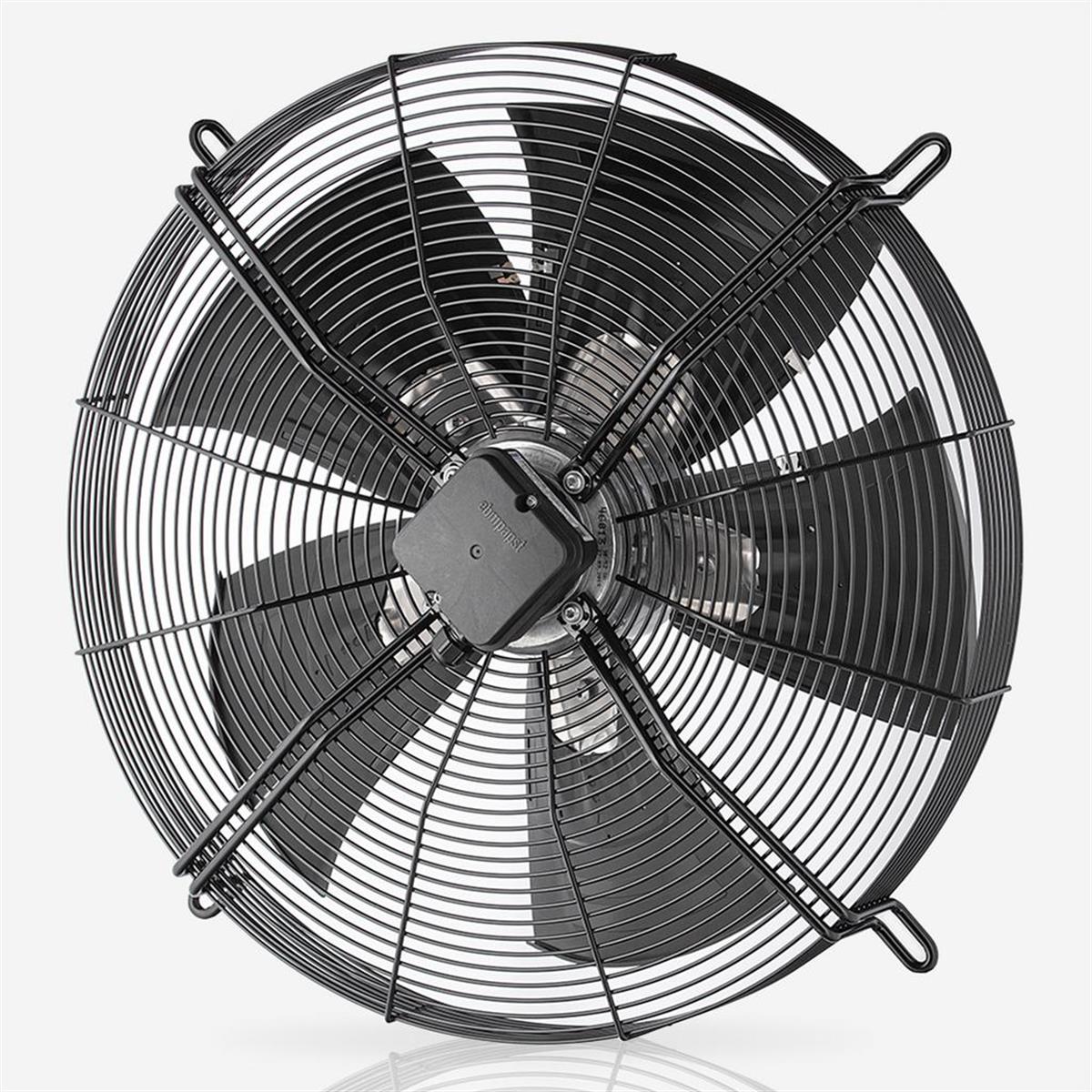

ebm-papst S4D500-AM03-01 3 Faz HyBlade Aksiyel Fan

Marka : ebm-papst
Fiyat : ₺13.331,31  + KDV
KDV Dahil : ₺15.997,57
₺5.332,52 `den başlayan taksitlerle
ebm-papst S4D500-AM03-01 3 Faz HyBlade Aksiyel Fan, 400 / 460 V AC, 500 mm, Emiş yönü (V), IP54. Teknik seçim, stok ve teklif desteği İzmirfan’da.
:
Gelince Haber Ver

ebm-papst S4D500-AM03-01 3 Faz HyBlade Aksiyel Fan

ebm-papst S4D500-AM03-01, HyBlade kanat yapısına sahip üç faz endüstriyel aksiyel fan çözümüdür. Gerçek hava debisi, sistem karşı basıncı, hava yönü ve elektriksel bağlantı birlikte değerlendirilmelidir.

Üç faz400 / 460 V AC500 mmEmiş yönü (V)IP54

Nominal Çalışma Noktaları

Besleme / Bağlantı Devir Güç Akım Maks. Basınç Kalkış Akımı Ortam Sıcaklığı
400 V AC / 3~ / Δ / 50 Hz1390 dev/dk720 W1,41 A140 Pa6,5 A-40…65 °C
400 V AC / 3~ / Y / 50 Hz1180 dev/dk550 W0,95 A100 Pa-40…65 °C
400 V AC / 3~ / Δ / 60 Hz1590 dev/dk1020 W1,7 A130 Pa-40…50 °C
460 V AC / 3~ / Δ / 60 Hz1640 dev/dk1060 W1,64 A138 Pa-40…60 °C

Mekanik Yapı ve Koruma Bilgileri

Ürün KoduS4D500-AM03-01
Fan Tipi3 Faz HyBlade Aksiyel Fan
MotorM4D110-GF
Fan Ölçüsü500 mm
Ağırlık13 kg
Hava Akış YönüEmiş yönü (V)
Dönüş YönüSaat yönünün tersine (rotor tarafından bakıldığında)
Kanat Sayısı5
Kanat MalzemesiPP plastik kaplı preslenmiş çelik sac
Koruma IzgarasıSiyah plastik kaplı çelik
Klemens KutusuPP plastik
IP Koruma SınıfıIP54
Yalıtım SınıfıF
Nem / Çevre Koruma SınıfıF4-1
Montaj KonumuMil yatay veya rotor altta; rotor üstte kullanım üretici onayına bağlı
Kondens Tahliye DelikleriRotor tarafında
Çalışma ModuS1
Motor YatağıBilyalı yatak
Elektrik BağlantısıKlemens kutusu
Motor KorumasıHarici bağlantıya çıkarılmış termik aşırı yük koruması (TOP)
Elektriksel Koruma SınıfıI
StandartlarEN 61800-5-1; CE
OnaylarGOST; VDE; CCC

ErP Optimum Verim Çalışma Noktası

ErP Optimum Hava Debisi5860 m³/h
ErP Basınç Artışı151 Pa
ErP Giriş Gücü0,73 kW
ErP Devir1385 dev/dk

Kullanım Alanları

  • Kondenser, evaporatör ve ısı değiştirici uygulamaları
  • Endüstriyel havalandırma ve ekipman soğutma
  • Yüksek hava debisi gerektiren OEM makine ve cihaz uygulamaları

Fan Seçiminde Dikkat Edilmesi Gerekenler

Gerilim, yıldız/üçgen bağlantı, frekans, devir ve motor akımı aynı nominal sütun içinde birlikte okunmalıdır. Fan seçimi yalnızca çap veya motor gücüne göre değil, gerçek çalışma noktası ve montaj koşullarına göre yapılmalıdır.

Teknik Not: Veriler üretici kataloğundan derlenmiştir. Nihai seçim güncel fan eğrisi, bağlantı şeması ve gerçek çalışma noktası üzerinden doğrulanmalıdır.

İzmirfan Teknik Seçim ve Teklif Desteği

Hava debisi, basınç, gerilim, bağlantı tipi ve montaj ölçülerini ileterek ebm-papst S4D500-AM03-01 için stok, fiyat ve teknik uygunluk desteği alabilirsiniz.
