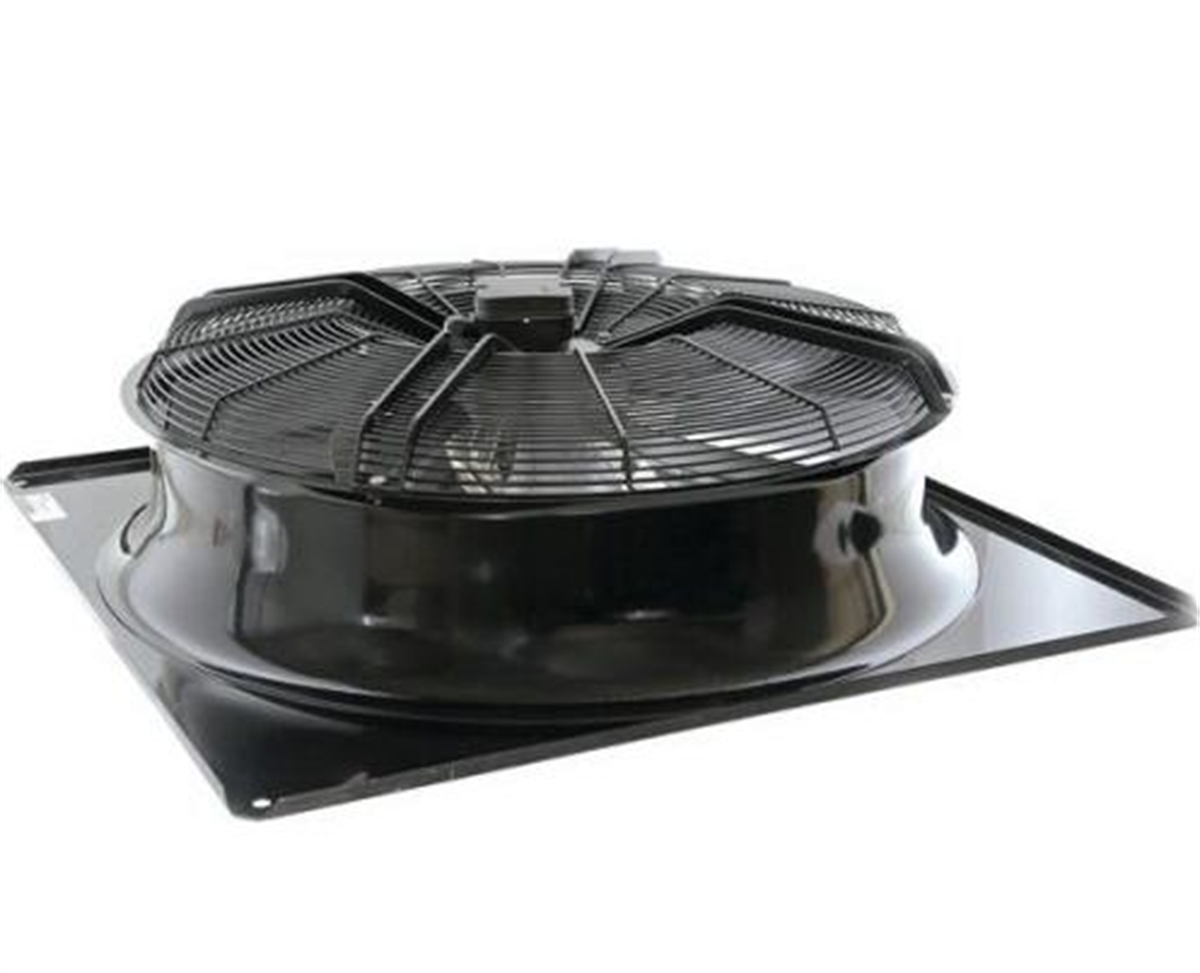

ebm-papst W6D800-KG13-01 3 Faz AxiBlade Aksiyel Fan

Marka : ebm-papst
Fiyat : ₺32.296,42  + KDV
KDV Dahil : ₺38.755,71
₺12.918,57 `den başlayan taksitlerle
ebm-papst W6D800-KG13-01 3 Faz AxiBlade Aksiyel Fan, 400 V AC, 800 mm, Emiş yönü (V), IP55. Teknik seçim, stok ve teklif desteği İzmirfan’da.
:
Gelince Haber Ver

ebm-papst W6D800-KG13-01 3 Faz AxiBlade Aksiyel Fan

ebm-papst W6D800-KG13-01, AxiBlade kanat geometrisi ve kare tam çerçeve yapısıyla yüksek hava debili uygulamalar için geliştirilmiş üç faz (3~) aksiyel fan çözümüdür. Fan seçimi yapılırken hava debisi, sistem karşı basıncı, montaj konumu ve elektriksel bağlantı birlikte değerlendirilmelidir.

Üç faz (3~)400 V AC800 mmIP55Emiş yönü (V)
Düşük Sıcaklık Notu: Üretici, -40 °C ile -25 °C arasındaki sıcaklıklarda yalnızca ara sıra çalıştırmaya izin vermektedir. Sürekli -25 °C altı kullanımda özel düşük sıcaklık yataklı fan varyantı kullanılmalıdır.

Nominal Çalışma Noktaları

Besleme / Bağlantı Devir Güç Akım Maks. Karşı Basınç Ortam Sıcaklığı
400 V AC / 3~ / Δ / 50 Hz870 dev/dk1430 W2,8 A155 Pa-40…60 °C
400 V AC / 3~ / Y / 50 Hz650 dev/dk840 W1,6 A80 Pa-40…60 °C

Kalkış akımı: 9 / 3 A

Mekanik Yapı ve Koruma Bilgileri

Ürün KoduW6D800-KG13-01
Ürün / Parça Numarası8317078523
Fan Tipi3 Faz AxiBlade Aksiyel Fan
MotorM6D138-HF
Fan Ölçüsü800 mm
Ağırlık39.4 kg
Hava Akış YönüEmiş yönü (V)
Dönüş YönüSaat yönünde (rotor tarafından bakıldığında)
Kanat Sayısı5
Kanat Açısı0°
Kanat MalzemesiPP plastik
Fan Gövdesi / Duvar HalkasıGalvanizli ve siyah plastik kaplı çelik sac
Koruma IzgarasıSiyah plastik kaplı çelik
Klemens KutusuPP plastik
IP Koruma SınıfıIP55
Yalıtım SınıfıF
Nem / Çevre Koruma SınıfıH2
Montaj KonumuHerhangi bir montaj konumu
Kondens Tahliye DelikleriRotor ve stator tarafında
Çalışma ModuS1
Motor YatağıBilyalı yatak
Elektrik BağlantısıKlemens kutusu
Motor KorumasıTemel yalıtımlı termik aşırı yük koruması (TOP)
StandartlarEN 60034-1 (2010); CE
OnaylarVDE; EAC

ErP Optimum Verim Çalışma Noktası

ErP Optimum Hava Debisi14480 m³/h
ErP Basınç Artışı134 Pa
ErP Giriş Gücü1,31 kW
ErP Devir880 dev/dk

Kullanım Alanları

  • Kare tam çerçeveli fan kullanılan kondenser ve soğutma uygulamaları
  • Klima santrali, ısı değiştirici ve endüstriyel hava taşıma sistemleri
  • Yüksek hava debisi gerektiren OEM makine ve cihaz uygulamaları

Fan Seçiminde Dikkat Edilmesi Gerekenler

W6D800-KG13-01 seçimi yalnızca fan çapı veya motor gücüne göre yapılmamalıdır. Gerekli hava debisi, sistem basıncı, çalışma sıcaklığı, hava akış yönü ve montaj konumu birlikte değerlendirilmelidir. Üç fazlı modellerde gerilim, yıldız/üçgen bağlantı ve frekans satırları aynı nominal sütun içinde birlikte okunmalıdır.

Teknik Not: Teknik veriler yüklenen üretici kataloğundan derlenmiştir. Nihai ürün seçimi güncel katalog, fan eğrisi, bağlantı şeması ve gerçek çalışma noktası üzerinden doğrulanmalıdır.

İzmirfan Teknik Seçim ve Teklif Desteği

Hava debisi, basınç, gerilim, bağlantı tipi ve montaj ölçülerini ileterek ebm-papst W6D800-KG13-01 için stok, fiyat ve teknik uygunluk desteği alabilirsiniz.
